鑄字機 |
1．新式鑄字機
十九世紀初期，由西方傳入中國的鉛活字制作技術，在此后的發展中，銅模制作可謂日新月異，鉛活字鑄造也隨之改進，并由手工操作向機械化發展。起初，澆鑄鉛字用的是手拍鑄字爐，后來改用腳踏鑄字爐和手搖鑄字爐，速度增至每小時鑄字七八百枚。到民國初年商務印書館引進"湯姆生自動鑄字爐"，不僅鑄字已日造一萬五千余枚，且鑄出鉛字不必加工即可直接使用。至此，鑄字技術已臻于成熟。
|
|
|
紙型澆鑄鉛版制成的印版 |
2．泥版、紙型鉛版印刷術
泥版、紙型澆鑄鉛版制成的印版，通常稱其為"復制版"。復制版的制作工藝，是首先按要求排成與鉛活字版直接印刷完全相同的活字版，再以活字版為母版用泥或?qū)Ｓ煤窦垑褐瞥煞Q作泥型和紙型的陰文型版，然后用泥型或紙型澆鑄鉛版，最后用鉛版(整版)作為印版裝機印刷。這一工藝技術的發明和應用，標志著近代的凸版印刷發展到一個新的階段。
紙型是法國人謝羅于1829年發明的。到1871年，美國人B.B.Blackwell創用薄鉛版，墊以木底印刷。紙型的發明應用，使凸版鉛印技術趨于成熟。當時一副紙型可以澆鑄鉛版十余次。這樣，鉛活字版排好后，一經打成紙型，即可拆版還字，留存紙型待用。紙型不僅便于保存，且因其輕便，可以運往遙遠的外地，多地印刷。為書刊、尤其是報紙的印刷與發行，創造了良好的條件。
3．照相銅鋅版
凸版印刷術的進一步發展，是照相術應用于印刷制版而出現的照相銅鋅版的發明和應用。
|
|
|

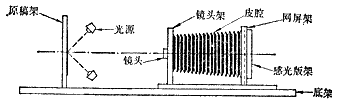

用于印刷的照相機示意圖 |
照相銅鋅版是照相術應用于印刷制版之產物。主要包括照相銅版和照相鋅版，習慣上合稱銅鋅版。由法國人M.Cillot發明于1855年，十九世紀末傳入中國。
照相銅鋅版發明初期，為單色線條圖照相凸版，圖面無濃淡層次之分。1882年，德人Meisendach發明照相網目版，將照相制版術向前推進了一大步，遂有單色照相網目銅版和二、三、四色照相網目銅版之創制，為照相制版術的進一步發展和應用開辟了廣闊的發展前景。
|
|
|
銅鋅版制作工藝圖 |
照相鋅版和照相銅版的制作工藝大致相同，均首先將原稿拍攝成陰像底片，然后將陰像底片貼敷在涂有感光層膜的鋅版或銅版之上進行曝光，曝光之后，底片上的圖文即可轉移到鋅版、銅版表面，再經化學藥液腐蝕處理，制成圖文高于版平面的金屬凸版，上版印刷。所不同者，鋅版一般用于單色線條圖畫之印制；而銅版則多用來制作帶有濃淡層次的圖畫，故需在拍攝底片時加上網目版，用網點來反映原圖的濃淡層次。如需制作彩色圖稿，則需采用三色照相銅版法，即在拍攝照相陰像底片時，在鏡頭前面(或后面)分次插入紅、綠、藍三原色濾色鏡，并改變網目角度，拍攝出黃、品紅、青三種分色底片。再用三張分色底片分別曬制三塊分色銅版。這三塊分色銅版經過腐蝕、修版之后，即可作為分色印版，逐
版套色印刷。
4．凸版制版、印刷機械
凸版印刷機械，主要包括凸版制版機械和凸版印刷機械兩部分。其中，凸版制版機械主要是用于活字制作的鑄字機械和用于翻制復制版的壓型機，以及照相術用于凸版制版后出現的制版照相設備；凸版印刷機械則主要是各種凸版印刷機。這些機械設備，尤其是早期的比較簡單的機械設備，因其在歐洲已在應用中，故多是直接來自西方各國或經日本傳入中國。
